室内设计师必看！CAD施工图比例坑全拆解

本文聚焦室内设计师CAD施工图中易踩坑的“比例”问题，拆解绘图、出图、打印三大核心知识点及关联细节，给出直接可落地的操作逻辑，帮设计师避免打印尺寸不符、施工出错的问题。

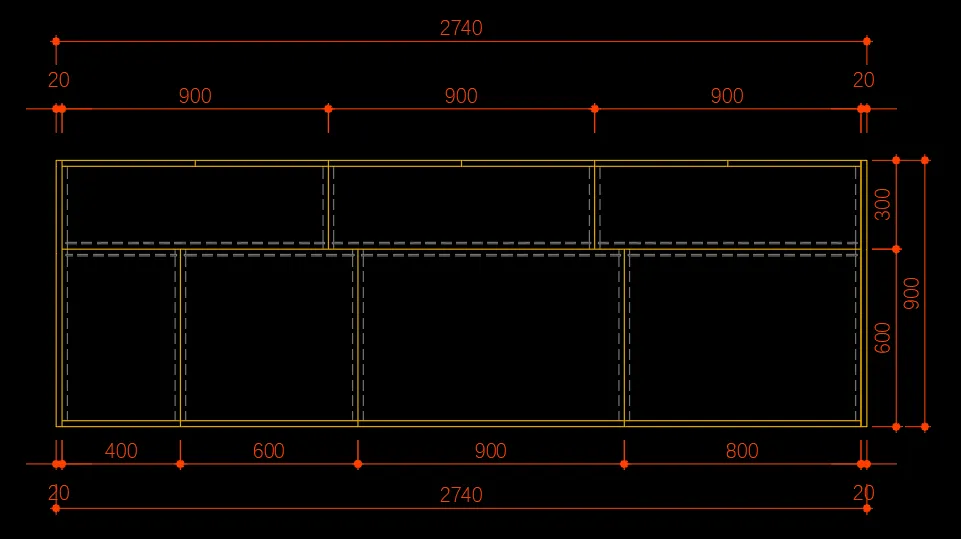

1. 绘图比例：严格遵循“1:1绘图”原则，现实物体尺寸直接对应CAD绘制单位（建议全程用毫米），比如1.5米电视柜直接画1500单位直线，无需提前换算缩放，是比例正确的基础。

2. 出图比例：是1:1图形与图框的适配关系，常用A4图框实际尺寸297×210mm，若出图比例1:10，需将图框放大10倍（2970×2100单位），此时图纸上1mm对应现实10mm，保证图形能放进图框且细节清晰。

3. 打印比例：正式施工图需取消“布满图纸”，手动设置与出图比例一致（如出图1:10则打印1:10）；草图可勾“布满图纸”自动缩放，确保打印尺寸精准，避免施工出错。

4. 关键细节：三者需联动（绘图1:1是根基，出图选适配图框，打印精准输出）+全程单位统一（忌毫米/厘米混用），就能彻底解决比例问题，减少返工。
